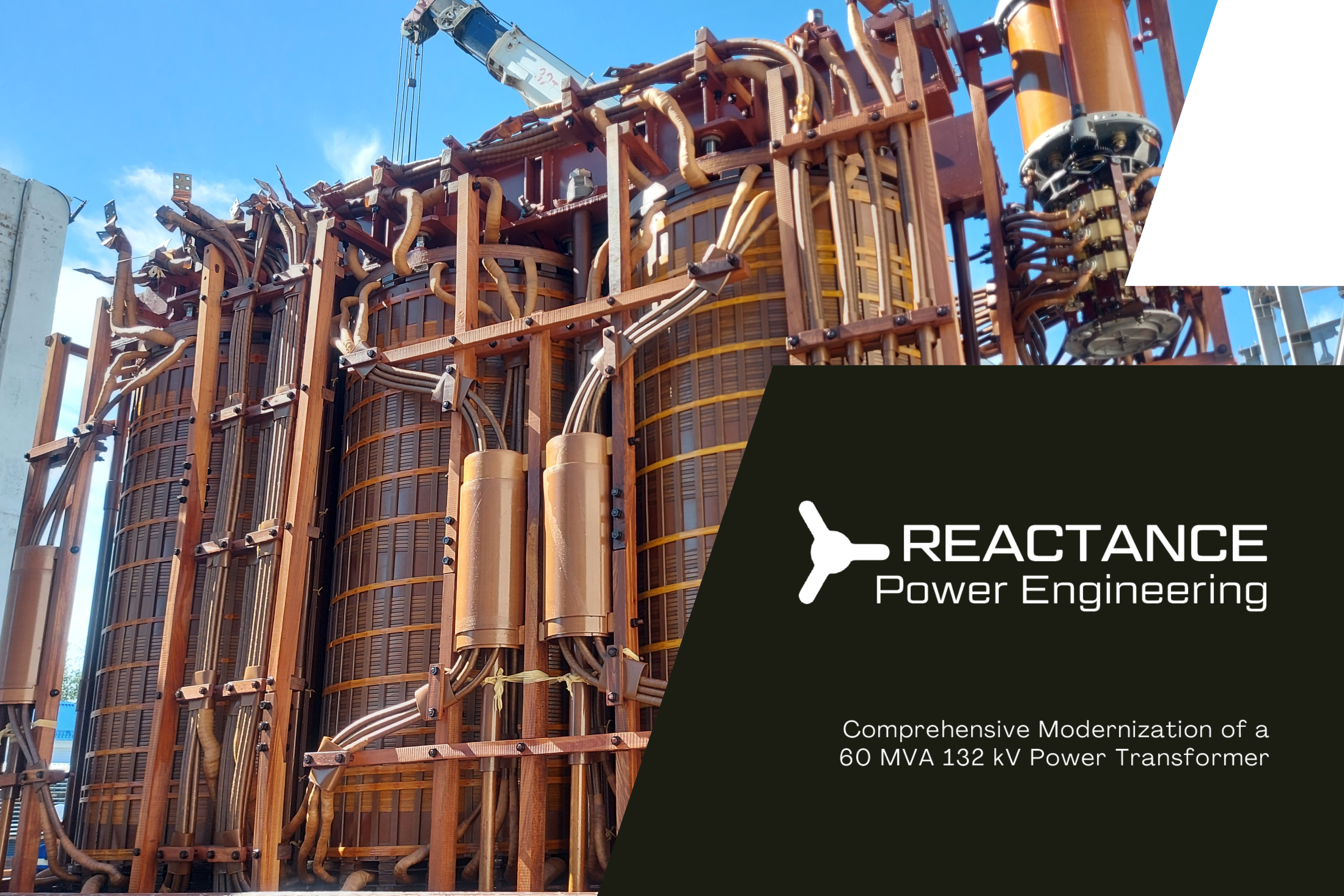

Uitgebreide Modernisering van een 60 MVA 132 kV Vermogenstransformator
Uitdaging
Een 60 MVA, 132 kV transformator met bijna 30 jaar bedrijfsduur vereiste meer dan routineonderhoud. Verouderingseffecten, thermische cycli en het gebrek aan bewaking creëerden een toenemend operationeel risico. De doelstelling was de levensduur te verlengen en de eenheid op te waarderen naar moderne betrouwbaarheidsnormen — zonder volledige vervanging.
Wat Wij Deden
Volledige interne inspectie en beoordeling van het actieve deel
Verificatie van het magnetische systeem en verwijdering van resten
Isolatierehabilitatie in kritische zones
Tankmodernisering met sensoren en bewakingsinterfaces
Vervanging van kritieke componenten en integratie van diagnostiek
Resultaat
Tests: Alle post-moderniseringstests doorstaan.
Betrouwbaarheid: Structurele en diëlektrische integriteit hersteld.
Levensduur: Verlengd met meer dan 10 jaar.
Bewaking: Realtime toestandsbewaking ingeschakeld.
| Type | Driefasige driewikkelingstransformator |
| Nominaal vermogen, MVA | 60/60/60 |
| Nominale spanning (HV/MV/LV), kV | 132/33/6.6 |
| Schakelgroep | YNYND0-11 |
| Spanningsregeling, bereik, aantal stappen | OLTC on HV side, ±9×1,78% |
| Nominale frequentie, Hz | 50 |
| Koelsysteem | ONAN/ONAF |
Storingsanalyse & OLTC-Overslaginvestigatie – 50 MVA, 220/20 kV Transformator
Uitdaging
Een transformator ondervond een ernstig intern defect met drukopbouw, tankvervorming en oliebesmetting. Eerste diagnostiek wees op hoogenergetische ontlading en abnormale gasvorming. De voornaamste uitdaging was de grondoorzaak te identificeren en de interne schade te beoordelen ter ondersteuning van reparatie- of vervangingsbeslissingen.
Wat Wij Deden
Volledige interne inspectie en storingsinvestigatie
OLTC-selectorfout met gebroken componenten en overslag geïdentificeerd
Boogsporen op aftakaansluitingen en selectorkontakten geanalyseerd
Structurele schade beoordeeld, waaronder gebroken steunen en isolatie
Oliestatus geëvalueerd met hoge koolstofbesmetting en storingsgas
SFRA-, IR- en PI-testgegevens beoordeeld ter evaluatie van de wikkelingstoestand
Resultaat
Grondoorzaak: Intern OLTC-defect en overslag geïdentificeerd.
Schadetaxatie: Duidelijke omvang van aangetaste componenten vastgesteld.
Aanbevelingen: Bruikbare richtlijnen voor reparatie en risicomitigatie verstrekt.
Beslissingsondersteuning: Gefundeerde keuze tussen revisie en vervanging.
| Type | Driefasige tweewindingstransformator |
| Nominaal vermogen, MVA | 50/50 |
| Nominale spanning (HV/LV), kV | 220/20 |
| Schakelgroep | Dyn1 |
| Spanningsregeling, bereik, aantal stappen | OLtc on HV side, ±20x0,5% |
| Nominale frequentie, Hz | 50 |
| Koelsysteem | ONAN |
Beheersing van Lokale Gedeeltelijke Ontladingen in de OLTC-Consolezone – 420 kV Autotransformator
Uitdaging
Tijdens de interne inspectie van een 420 kV eenfasige autotransformator werden tekenen van olie-ontleding en gelokaliseerde oververhitting vastgesteld in het OLTC-mechanische consolegebied. Niet gerelateerd aan belastingsstromen, wees het probleem op een langdurig ontwerpgerelateerde kwestie. De doelstelling was de grondoorzaak te identificeren en de thermische spanning te elimineren zonder grote constructieve wijzigingen.
Wat Wij Deden
Gedetailleerde inspectie van de OLTC-interne structuur en aangetaste zones
Capacitieve koppeling tussen geaarde en "zwevende" delen geïdentificeerd
Risico van circulerende stromen en gedeeltelijke ontladingen in de console vastgesteld
Correctieve oplossing ontwikkeld op basis van equipotentiaalverbindingsprincipes
Aardingsverbinding tussen metalen componenten aangebracht
Conformiteit met moderne isolatiecoördinatiepraktijken geverifieerd
Resultaat
Grondoorzaak: Zwevende geleidende structuur veroorzaakte gelokaliseerde elektrische stress.
Correctie: Gedeeltelijke ontladingen geëlimineerd via een eenvoudige en robuuste ontwerpingreep.
DGA: Stabilisatie van gasresultaten en oliestatus bevestigd.
| Type | Eenfasige autotransformator |
| Nominaal vermogen, MVA | 167/167/50 |
| Nominale spanning (HV/MV/LV), kV | 500/220/38.5 |
| Schakelgroep | YNyn0 + d11 |
| Spanningsregeling, bereik, aantal stappen | OLTC on MV side, ±6×2,1% |
| Nominale frequentie, Hz | 50 |
| Koelsysteem | OFAF |
Laten wij samen iets geweldigs bouwen.
Neem contact op →| Type | TBD |
| Nominaal vermogen, MVA | TBD |
| Nominale spanning, kV | TBD |
| Schakelgroep | TBD |
| Spanningsregeling, bereik, aantal stappen | TBD |
| Nominale frequentie, Hz | TBD |
| Koelsysteem | TBD |
| Bijzondere vereisten | TBD |
De meeste opdrachten van Reactance worden uitgevoerd onder strikte vertrouwelijkheid. Om die reden worden namen van opdrachtgevers, OEM's en projectlocaties niet publiekelijk vermeld. De volgende geanonimiseerde referenties illustreren het type, de omvang en de complexiteit van ons werk. Meer gedetailleerde referenties kunnen worden gedeeld onder NDA.
